板式換熱器

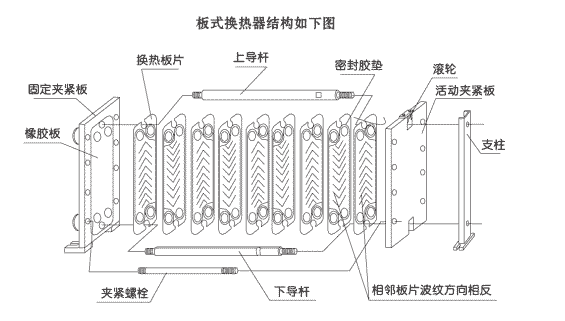

板式換熱器由傳熱板片、密封膠墊、框架和加緊螺栓等主要零部件組成。傳熱板片四個角開有角孔，鑲貼有密封膠墊的傳熱板片安裝在固定夾緊板和活動夾緊板之間的框架上，用夾緊螺栓夾緊，密封膠墊按照設計的流程形式將板片密封聯結，形成介質流道，兩種換熱介質在相鄰的流道內互相逆流，進行充分的熱交換。傳熱板片波紋為人字形，介質流動時形成湍流，具有很高的傳熱效率。
我公司生產的板式換熱器具有以下優勢：
⑴ 傳熱效率高
我公司生產的板式換熱器由于板型獨特，內部流體即使在低流速（低雷諾系數）下亦處于紊流狀態，傳熱效率較高。
⑵緊湊的設計
采用緊湊的設計，板式換熱器的結構尺寸很小。
⑶ 可靠的墊片結構
我公司改進了免粘接膠墊，膠墊通過壓力壓入鋸齒溝槽中，其抗壓性增強，并容易更換；特殊的膠墊與板片結合，可有效防止冷熱介質混流。在板片導流區兩種液體介質由雙道密封分開，并在第二道密封上設有導流槽；膠墊十字交叉設計最大限度地減少了與留題的接觸，從而保持了墊片的彈性這樣大大增加了板片和膠墊的耐壓力?？墒箵Q熱器內部的工作壓力大大提高。
⑷ 改進的波紋板片間接觸面加大
改進的波紋型式，換熱板片間介質流動去除了死區，增加了換熱擾動，提高了換熱效率；板片間采用金屬對金屬的接觸，板式換熱器更具承壓性。板式換熱器由于采用部分面接觸取代原有板式換熱器的點接觸，板片的張力和曲力減少到最小，耐壓力增加，壽命增加。
⑸ 合理的導流區結構
合理的“巧克力”導流區結構，能均勻分布流速，去除流速死區，使冷熱介質均分分布在整個版面，最大程度利用換熱面積。避免了因污垢堆積而產生的堵塞和腐蝕，同時保證了換熱器具有較高的換熱系數。較低的阻力損失、較小的換熱面積。
⑹ 合理的單邊流道設計
同種流體單流程、單邊流，同側配管，不僅使安裝更為方便，而且保證換熱器結構緊湊、外形小巧、更便于清洗和拆卸。
⑺ 清洗和檢修更方便
換熱器板片采用自定位系統，板片懸掛在上導桿，并由下倒桿定位；活動壓緊板采用滾動軸承，使之在上導桿上移動方便，倒桿端固定在支撐柱上，加緊螺栓側面安裝，由于上、下導架桿的定位作用，保證了波紋板的拆裝方便，拆后復位準確，墊片密封到位，使用壽命更持久；保修清洗只需拆下活動壓緊板，增減板片和清洗容易。
